> SEMI-RIGID PTFE COAXIAL CABLE
SEMI-RIGID PTFE COAXIAL CABLE

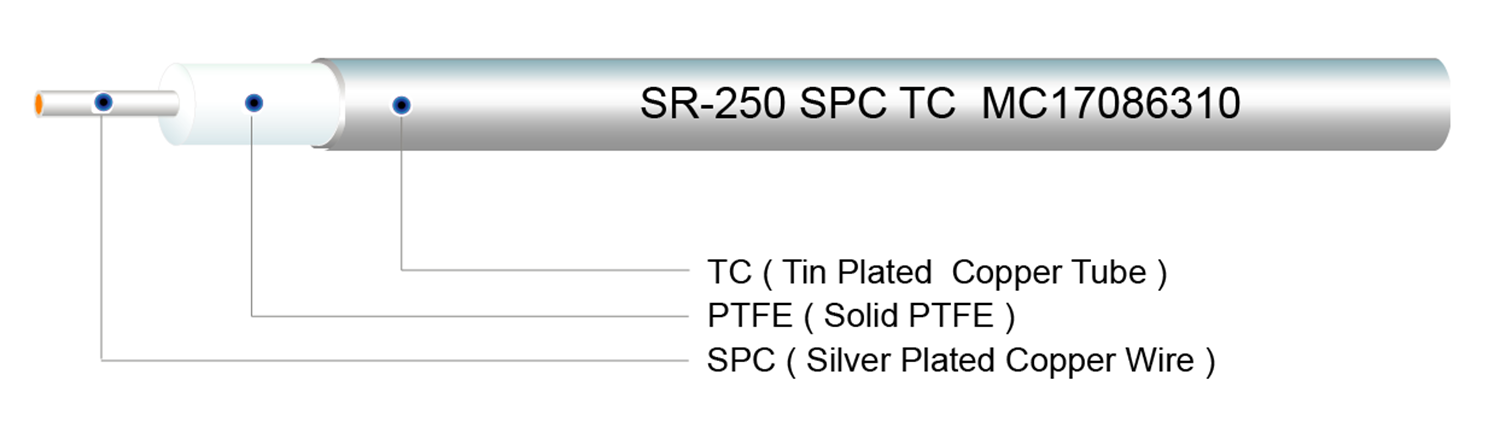

Physical Structure
SR-047
SR-085
SR-141
SR-250
Replacement for
UT Series of Micro-Coax
UT Series of Micro-Coax
UT Series of Micro-Coax
UT Series of Micro-Coax
Center Conductor
Material
SPCW ( : SCCS )
SPCW ( : SCCS )
SPCW ( : SCCS )
SPCW ( : SCCS )
SPC
SPC
SPC
SPC
Structure
Solid
Solid
Solid
Solid
Diameter
0.29 mm
0.011 inch
0.51 mm
0.0201 inch
0.92 mm
0.036 inch
1.63 mm
0.064 inch
Dielectric
Solid PTFE
0.94 mm
0.037 inch
1.68 mm
0.066 inch
2.98 mm
0.117 inch
5.31 mm
0.209 inch
Outer Conductor
TC
Tin Plated Copper Tube
1.19 mm
0.047 inch
2.20 mm
0.086 inch
3.58 mm
0.141 inch
6.35 mm
0.250 inch
TA
Tin Plated Aluminum Tube
1.19 mm
0.047 inch
2.18 mm
0.086 inch
3.58 mm
0.141 inch
6.35 mm
0.250 inch
BC
Bare Copper Tube
1.19 mm
0.047 inch
2.18 mm
0.086 inch
3.58 mm
0.141 inch
6.35 mm
0.250 inch
Weight
5.7 Kg/Km
1.7 Kg/1000ft
20.2 Kg/Km
6.2 Kg/1000ft
46.7 Kg/Km
14.2 Kg/1000ft
147.0 Kg/Km
44.8 Kg/1000ft
Temperature Range (℃)
-55 ~ +125℃
-55 ~ +125℃
-55 ~ +125℃
-55 ~ +125℃
Minimum Bend Radius
6.4 mm
0.25 inch
10.9 mm
0.43 inch
19.1 mm
0.75 inch
19.1 mm
0.75 inch
Electrical Data
SR-047
SR-085
SR-141
SR-250
Impedance (Ohms)
50 Ω
50 Ω
50 Ω
50 Ω
Capacitance (pF/ft.)
96.5 pF/M
29.4 pF/ft
96.5 pF/M
29.4 pF/ft
96.5 pF/M
29.4 pF/ft
96.5 pF/M
29.4 pF/ft
Velocity of propagation ( % )
70 %
70 %
70 %
70 %
